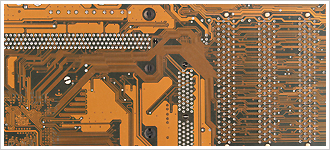

高周波プリント基板
日本製、海外製を問わず、稀少な高周波用プリント基板を調達し加工します。
数多くの製造実績がありますので、用途をお聞かせ頂いた後、弊社にて材料を提案させて頂く事も可能です。
製造枚数は1枚から取り扱う事が可能です。
様々な高周波材料に関する3つの強み
- 1.豊富なラインナップ
- BTレジン(CCL-HL950SK)
- MEGTRON6(R5775K)
- MCL(MCL-LX-67Y)...
- 2.材料提案力
基本仕様から材料を提案 - 比誘電率、誘電正接
- 銅箔厚
- 銅箔プロファイル
- 板厚
- 3.特殊加工にも対応
- ファインエッチング
- ハイブリット積層
- IVH構造
- バックドリル加工
- キャビティ構造
■取扱い材料一覧
| メーカー | 材料名 | ||
|---|---|---|---|
| Panasonic | R-5785（MEGTRON7） | R-5775（MEGTRON6） | R-5772（MEGTRON4） |
| 三菱ガス化学 | CCL-HL950SK Type SK（BTレジン） | CCL-HL950SK Type EK（BTレジン） |
|
| CCL-EL230 Type T | CCL-FL700 | CCL-FL700 Type LD | |
| 日立化成工業 | MCL-LX-67Y | MCL-FX-2 | MCL-LZ-71G |
| 日本ピラー工業 | NPC-F220 NPC-F600 |
NPC-F260 NPC-F1000 |
NPC-F300 |
| 中興化成工業 | CGP-500A CGA-600 |
CGS-500A CGH-500 |
CGN-500 CGK-500 |
| 利晶工業 | CS-3376B | CS-3376C | CS-3376CX |
| アーロン(ARLON社) | AD255A AD320A |
AD260A AD350A |
AD300A DiClad Series |
| ロジャース(ROGERS社) | RT/duroid®5870 RT/duroid®6010LM |
RT/duroid®5880 RO4350B |
RT/duroid®6002 RO3003B |
※一部抜粋です。これら以外でもご指定品を素早く調達製造致します。
■材料特性一覧
| 品 名 | 比誘電率(ε) | 誘電正接（tanδ） | 表皮効果対応 |
|---|---|---|---|
| Megtron6(R-5775) | 3.7(1Ghz時) | 0.002(1Ghz時) | ○ |
| BTレジン(CCL-HL950SK) | 3.4(1Ghz時) | 0.003(1Ghz時) | - |
| MCL-FX-2 | 3.5(1Ghz時) | 0.003(1Ghz時) | ○ |
| NPC-F260 | 2.6(10Ghz時) | 0.0018(10Ghz時) | - |
| CGH-500 | 3.5(9Ghz時) | 0.0027(9Ghz時) | - |
| CS-3376B | 3.3(1Ghz時) | 0.003(1Ghz時) | - |
| DiClad 880 | 2.17(10Ghz時) | 0.0009(10Ghz時) | - |
| RT/duroid®5880 | 2.2(10Ghz時) | 0.0009(10Ghz時) | - |
| CCL-FL700 Type LD | 3.6(10Ghz時) | 0.005(10Ghz時) | - |
| RO4350B | 3.48(10Ghz時) | 0.0035(10Ghz時) | - |
| RO3030B | 3.00(10Ghz時) | 0.0010(10Ghz時) | - |
※一部抜粋です。これら以外でもご指定品を素早く調達製造致します。
